Station radio TL ( ondes courtes) 1941-1964

Fabriquée dès 1941, cette station a été utilisée pendant la dernière mobilisation de l'armée suisse de 1943 à 1945. Elle fut ensuite en service à la troupe jusqu'en 1964.
Deux exemplaires ont été conservés par la section genevoise de l'AFTT.
Une partie du matériel composant cette station est exposé dans le fort de Vich de la ligne de défense de la Promenthouse (sentier des Toblerones), près de Gland.

Caractéristiques principales

Fabricant : Telefunken (matériel radio), Scintilla AG Soleure (générateur)

Mode de trm : télégraphie et téléphonie

Fréquences : TL 3000-5000kHz ; TLA 2000-3333kHz

Source de courant : 1 générateur à pédale,  1 accu fer-nickel 6 Volt, 3 accu d'anode à 60 Volt

Puissance d'émission : télégraphie env. 15 Watt, téléphonie env. 8 Watt (mesure dans le circuit d'antenne)

Distance entre 2 stations :
Antenne normale (12, 16m) : télégraphie 25km, téléphonie 15km
Antenne élevée (18m, 27m) : télégraphie 50km, téléphonie 30km
Antenne longue distance (54m) : jusqu'à 100km

Poids total au transport: max. 109,7kg (soit env. 26kg par homme)



Documents (extrait du manuel)


Schéma-bloc alimentation
Schéma-bloc récepteur
Schéma raccordement réseau

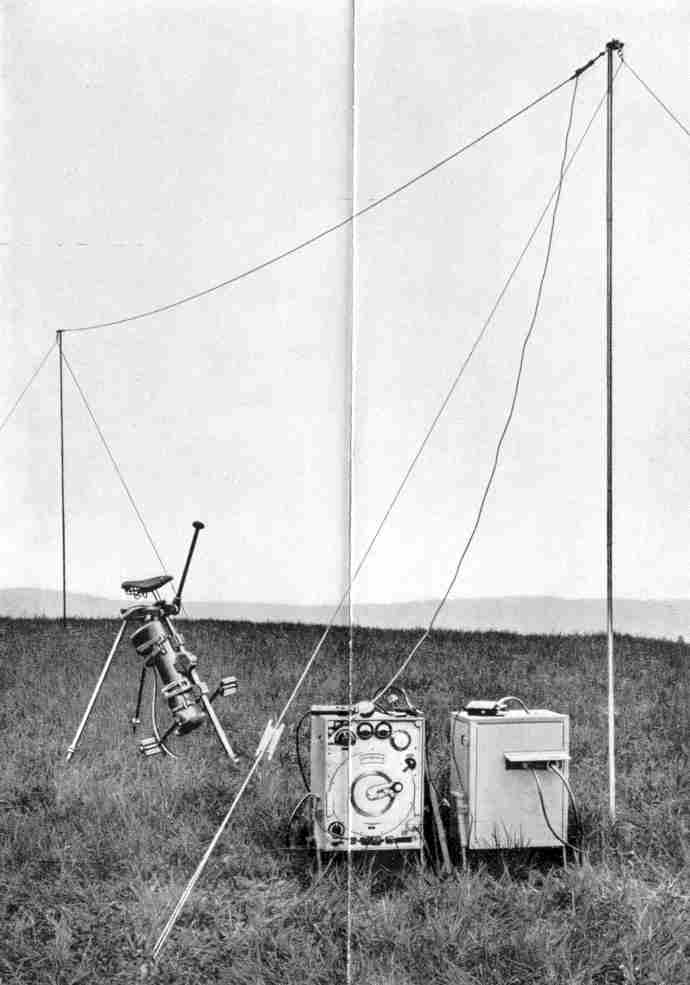

Situation des stations

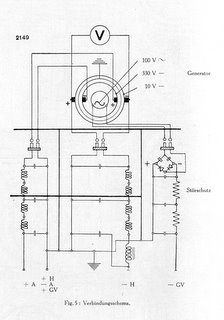

Schéma générateur

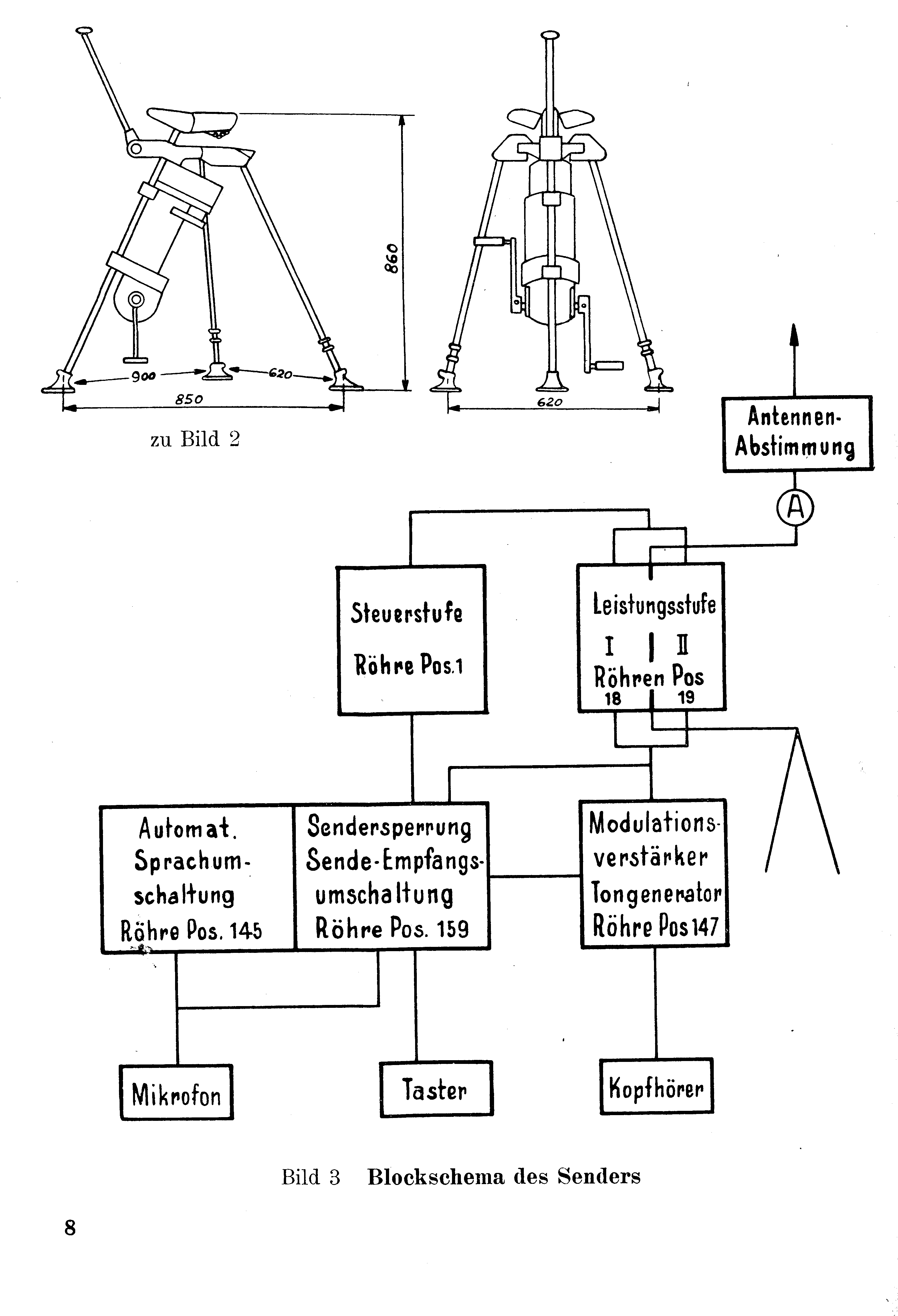

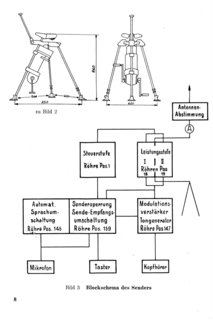

Schéma-bloc émetteur
